Terminologi for rister

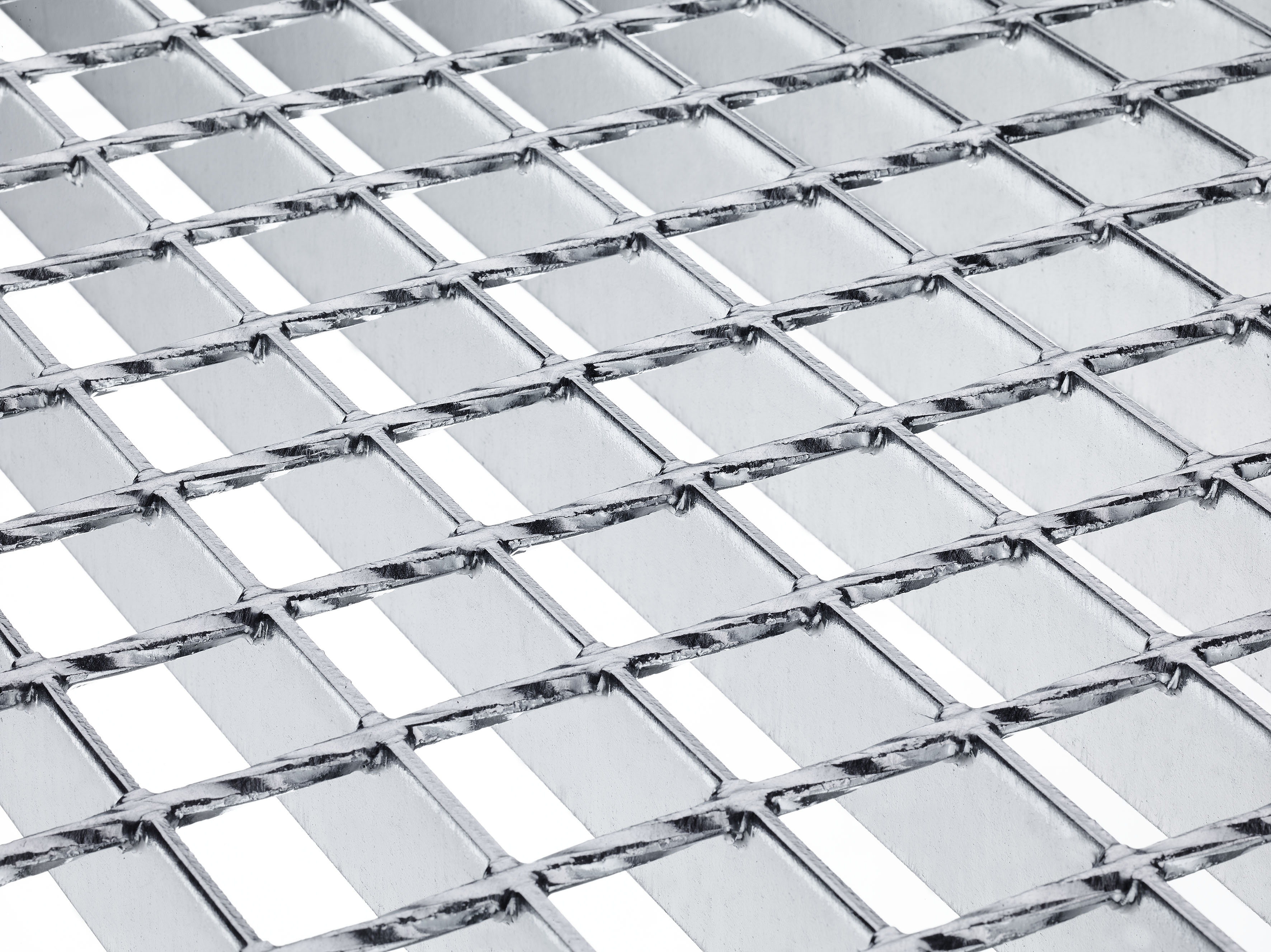

Smijernsgitter produseres også ved høyt trykk og høy strømføring. Her presses tverribbene ned i bæreribbene. Denne prosedyren sikrer sveising i alle sammenføyninger i smijernsgitteret, mellom tverrib og bærerib. Dette gir stor styrke, robusthet og lastekapasitet.

Deretter sveises kantjernet vinkelrett mot bæreribbene og danner helheten rundt risten.

Flexi smijernsgitter produseres i varmgalvanisert stål.

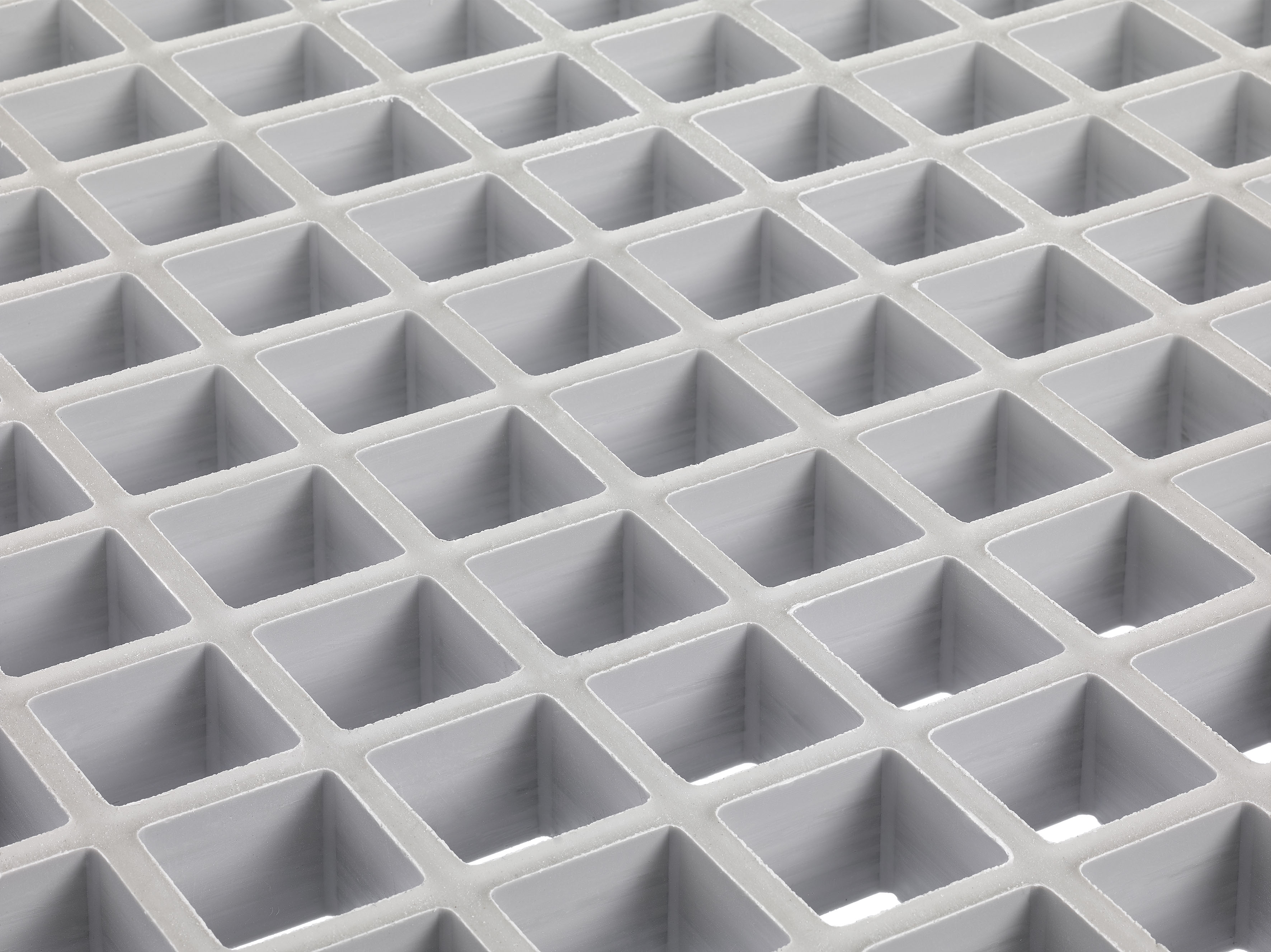

GRP gitterrister består primært av to ting: resin og glassfibre. Glassfibrene ligger som lag i et gitter i begge retninger. Denne kombinasjonen gir styrke og stivhet, men er også vesentlig lettere enn stålrister. Videre er denne risttypen kjemikalieresistent mot det meste, og er godt beskyttet mot sol, vind og vær.

Den gode korrosjonsbestandigheten bidrar til at offshoreindustrien bruker stadig flere GRP gitterrister. Rister kan tilpasses på stedet, siden GRP gitterrister ikke har en tverrretning, men derimot bæreretning i begge retninger. GRP gitterrister er dessuten ikke-elektrisk ledende.

Internasjonalt omtales GRP gitterrister som FRP.

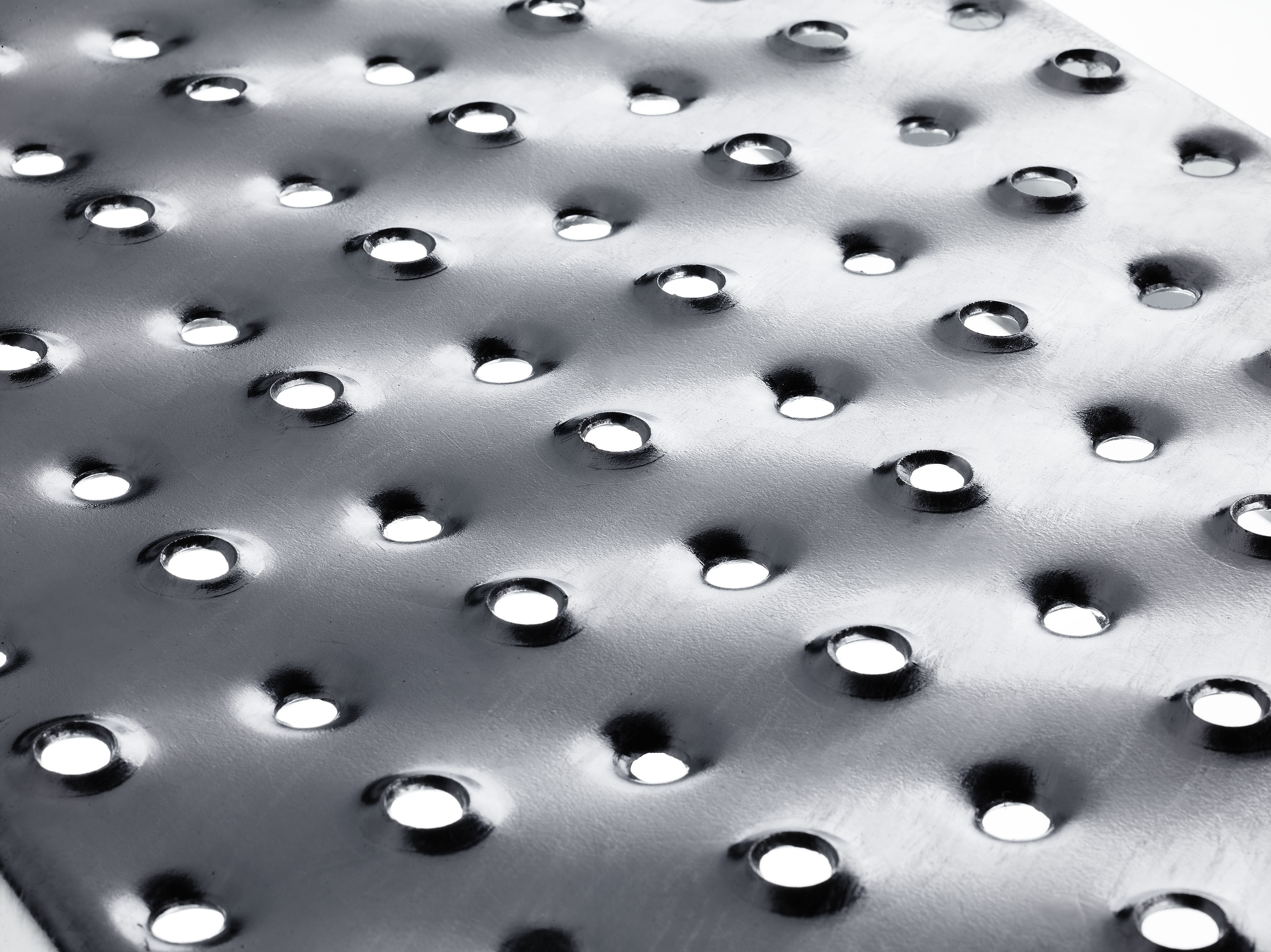

Den perforerte metallplanken starter som en stålplate som perforeres i en stansemaskin, før den bukkes til ønsket plankemål, enten den skal brukes til plattformer, maskinanlegg, mesaniner, trinn m.m.

Flexi perforerte metallplanker produseres i varmgalvanisert stål, rustfritt stål og syrefast rustfritt stål.

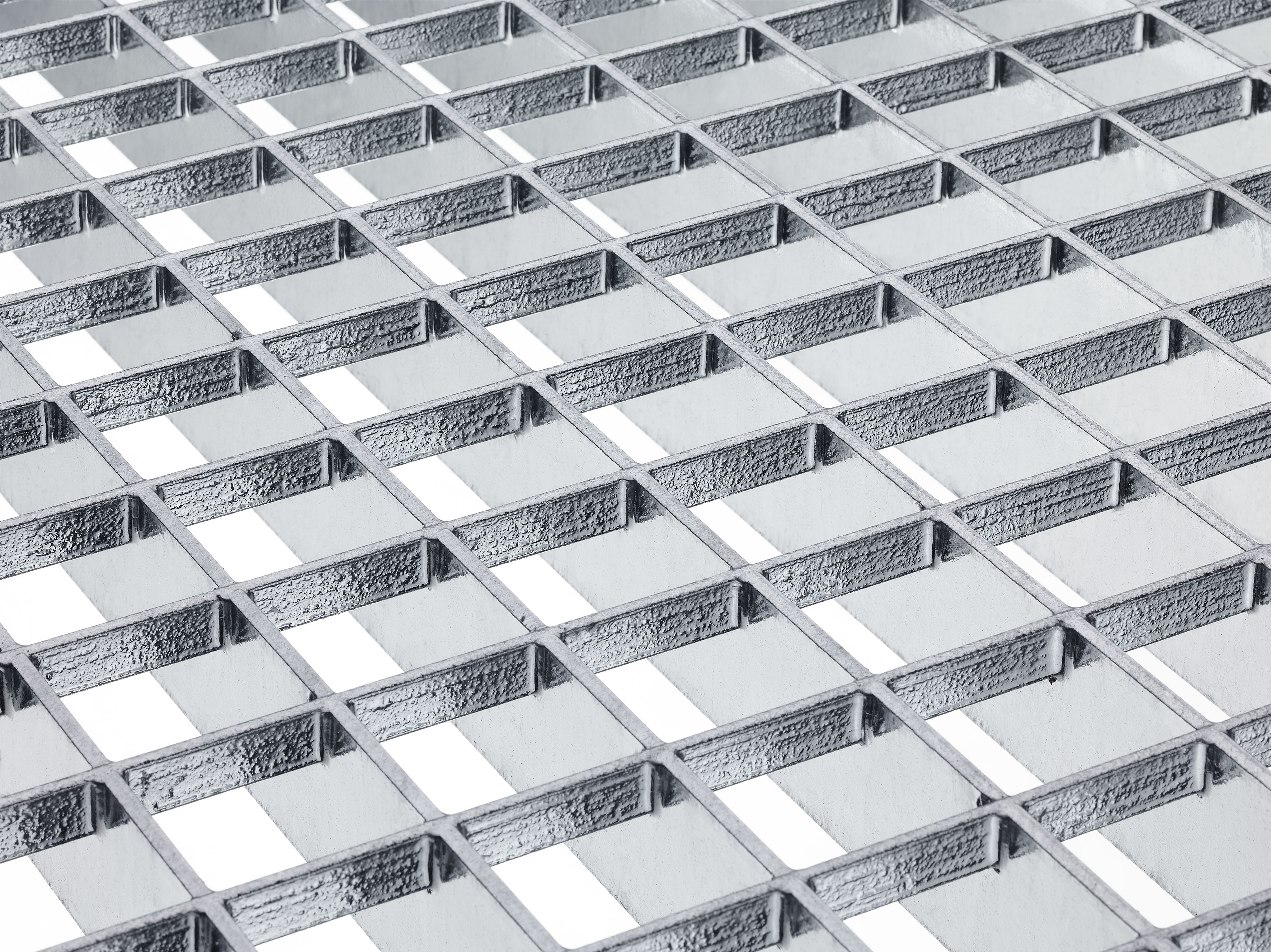

Den vertikale bærerib utgjør ristens primære bærende konstruksjon og har avgjørende betydning for ristens styrke og stabilitet. Ved pressveisede gitterrister er det utstanset utsparinger i bæreribben, som tilpasses den valgte størrelsen på tverribben for å sikre en presis og robust sammenføyning.

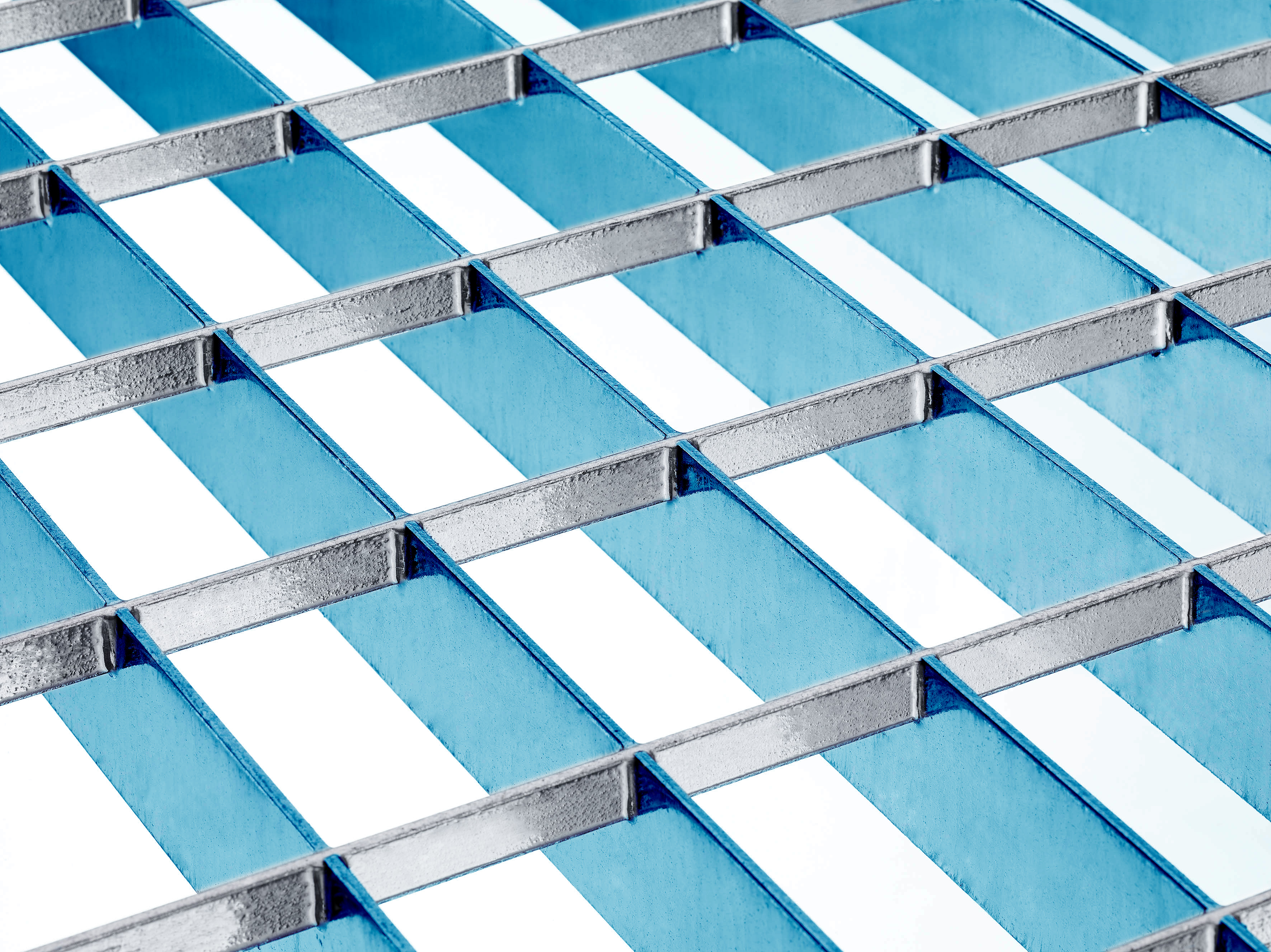

På illustrasjonen er bæreribben markert med blått.

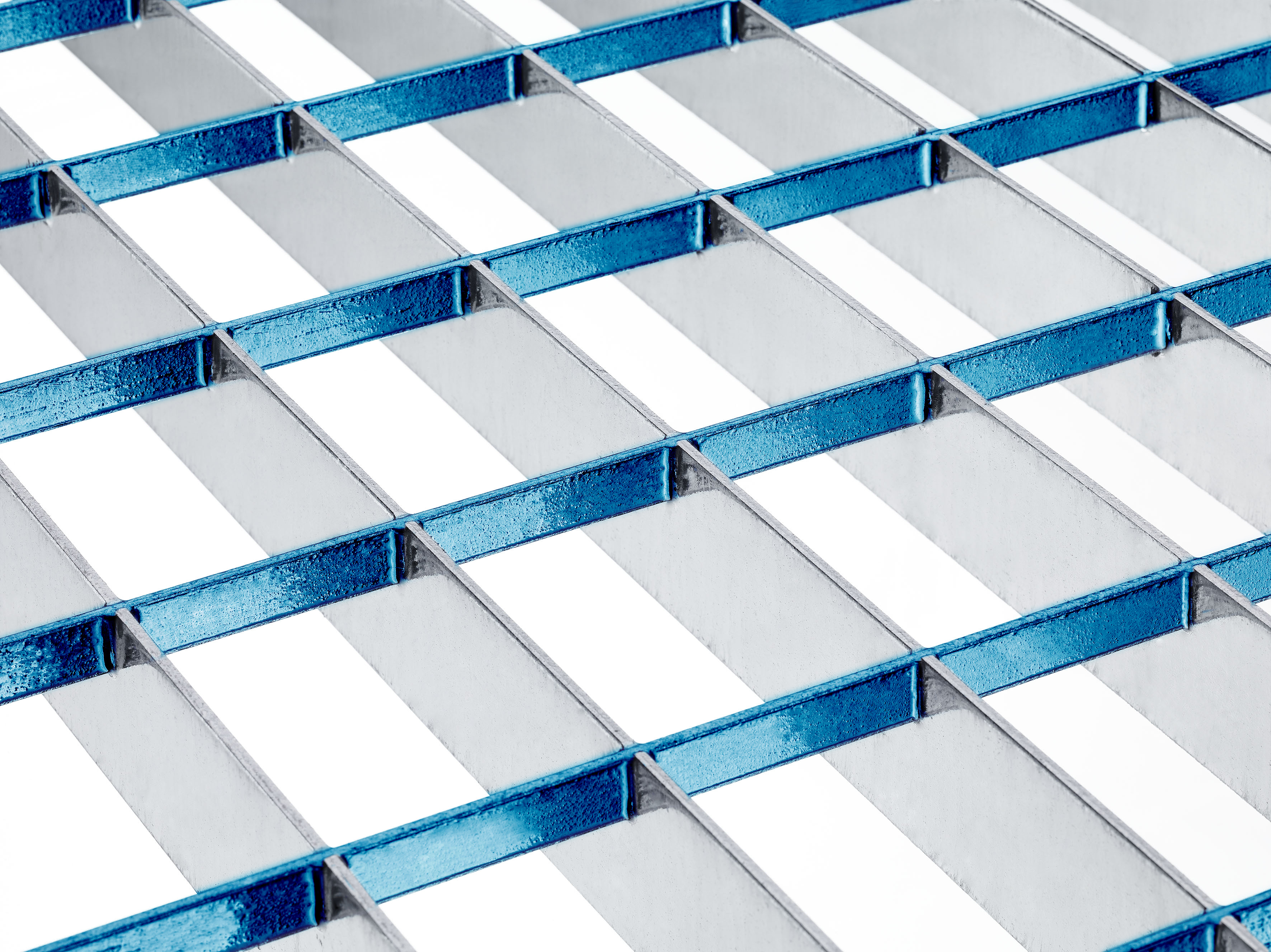

Tverribben er også vertikalt flatstål når det gjelder pressveisede gitterrister. Tverribben på smijernsgitter er, som navnet tilsier: vridd smijern.

Tverribbens primære egenskap er å holde bæreribbene stabile og opprettholde ristens styrke, og den har i utgangspunktet ingen bærende funksjon i seg selv.

Tverribben er illustrert med blått på bildet.

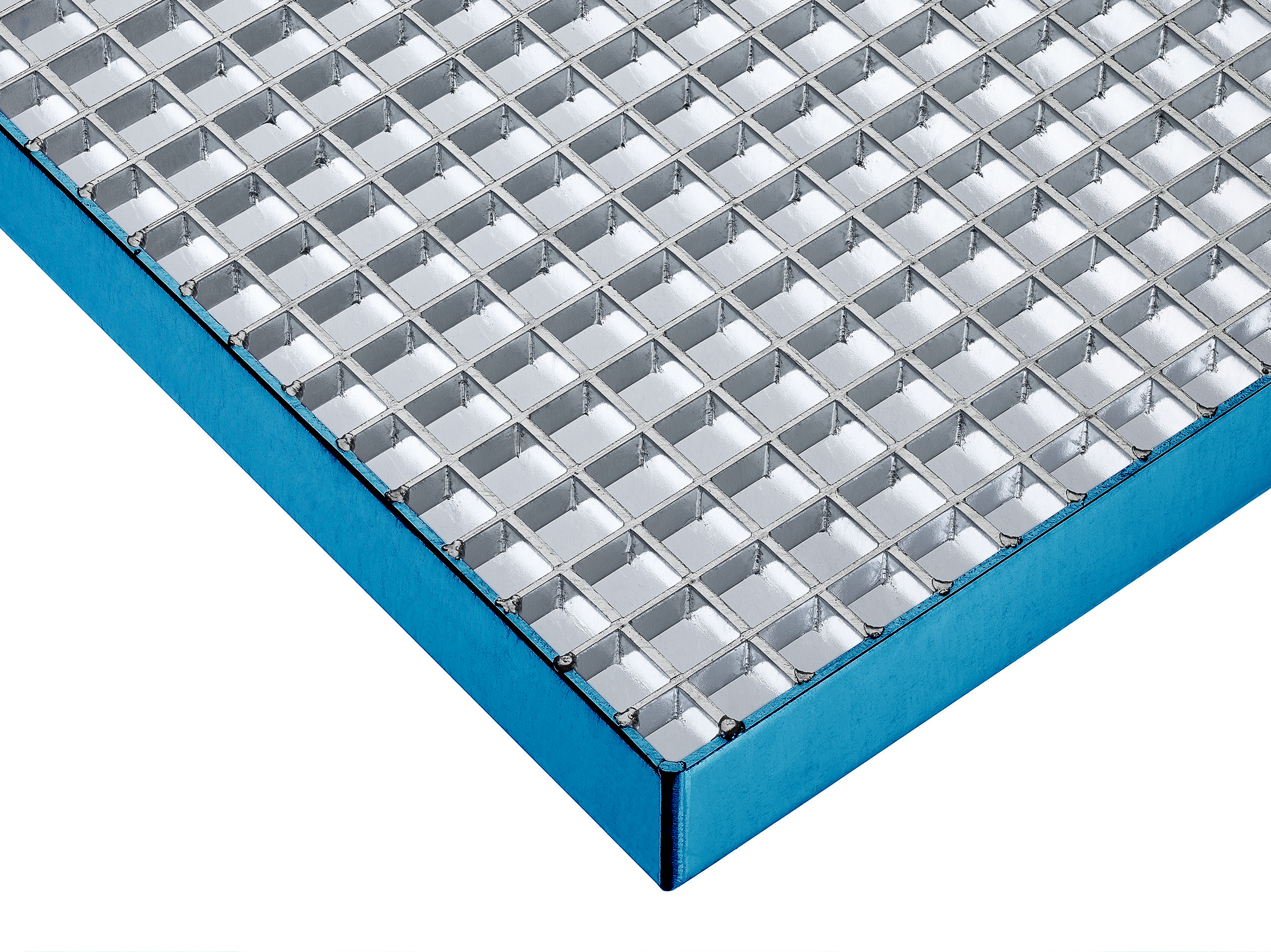

Det tredje elementet i stålrister er kantjernet. Kantjern står også vertikalt og sveises på kantene for styrke og korrekt avslutning.

Kantjernet er illustrert med blått på bildet.

En rist er som utgangspunkt sklisikker iht. R-klassen. Men hva skal den i realiteten tåle?

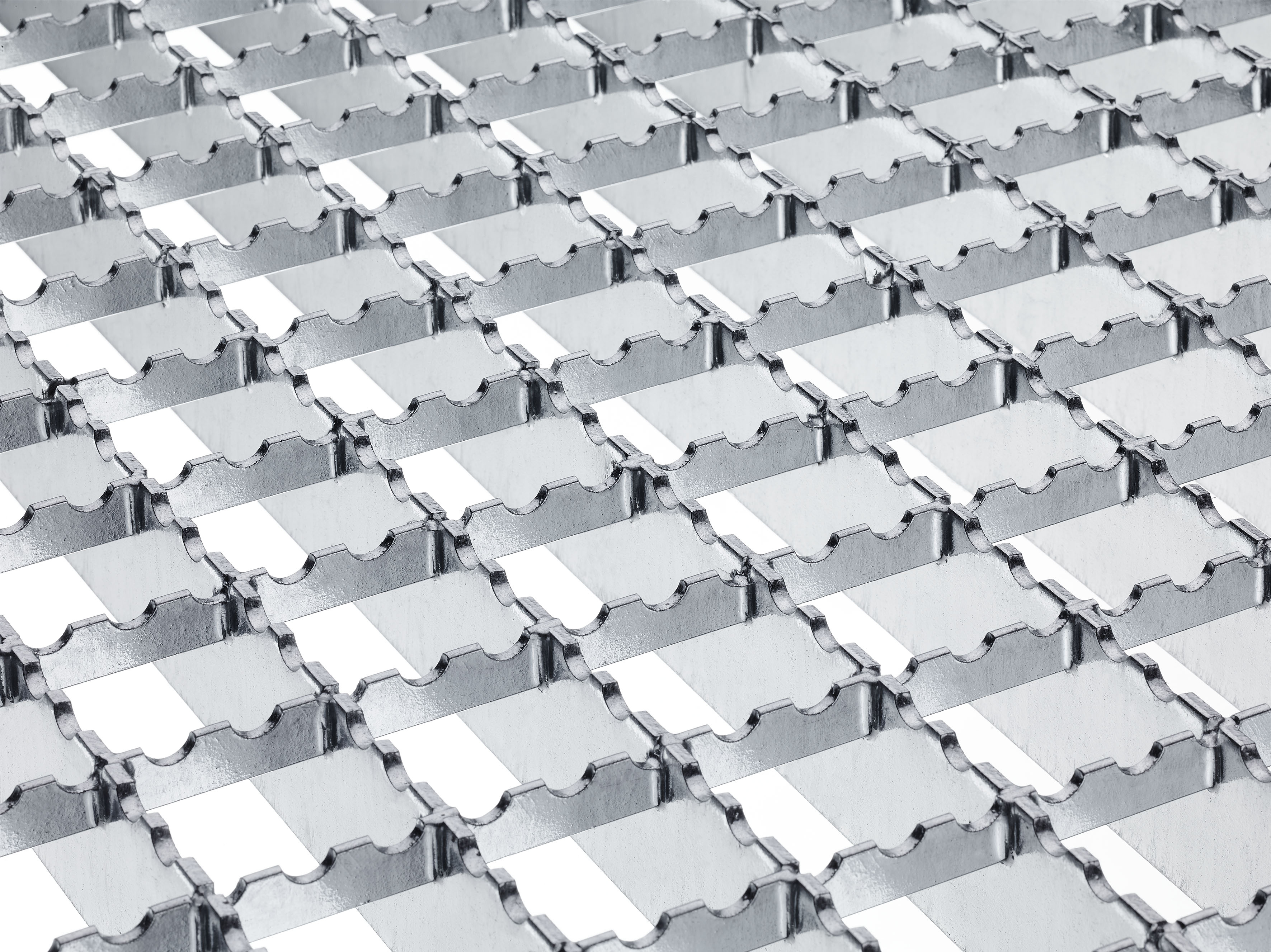

I stålristers bærerib kan det hjelpe at man stanser ut i den for å serratere bæreribbenes overflate. I noen tilfeller kan tverribbene gjennomgå samme prosedyre.

Formen som GRP gitterrister støpes i, danner en konkav overflate som gir den høyeste sklisikkerhetsklassen R13 som standard. En sandet utgave er også mulig.

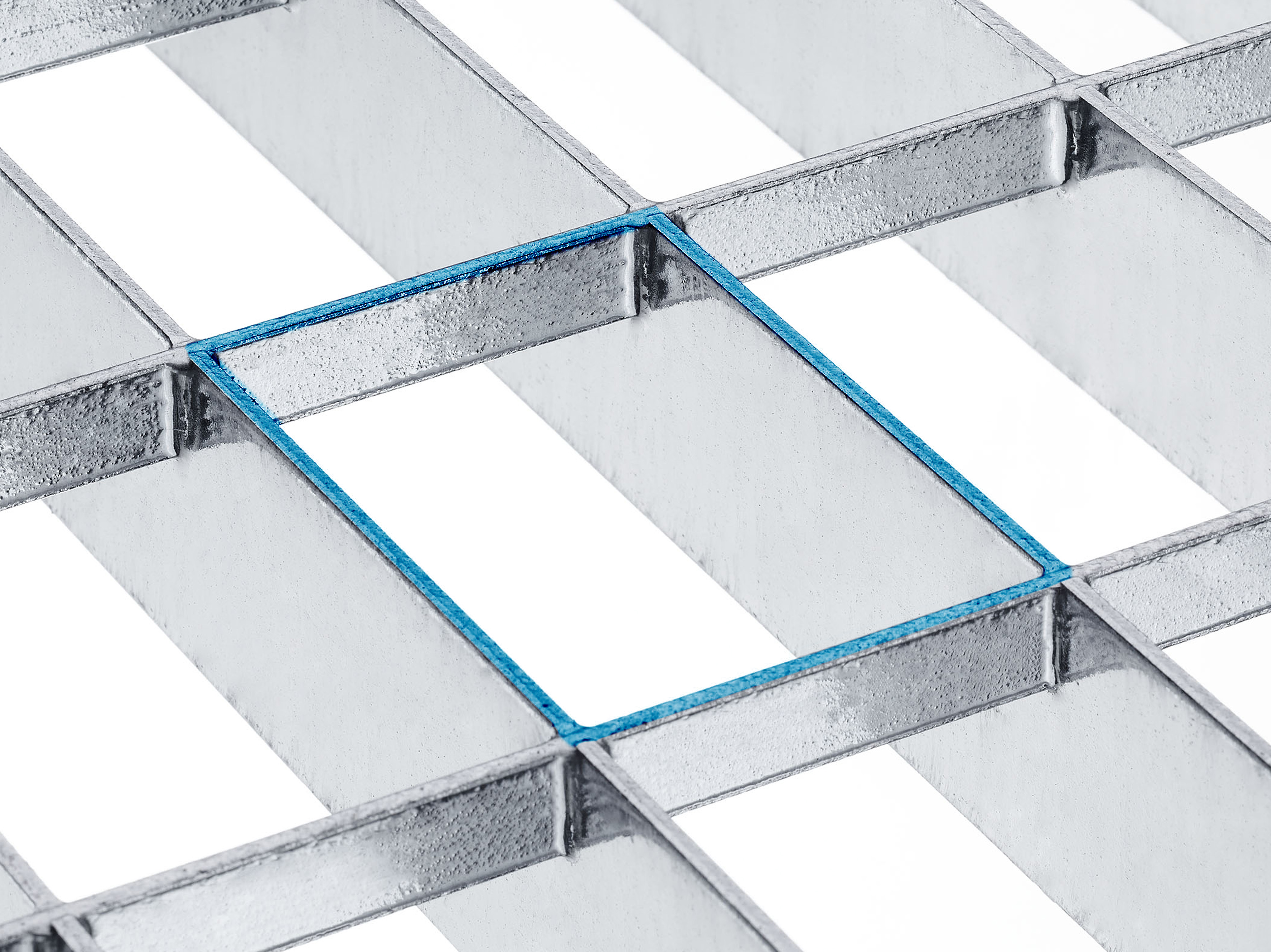

Størrelsen på maskene i risten angis ved at bæreribbens c/c-mål skrives først og tverribbens c/c-mål deretter.

Masken er illustrert med blått på bildet.

En viktig del av risten er: Hvordan skal risten vende?

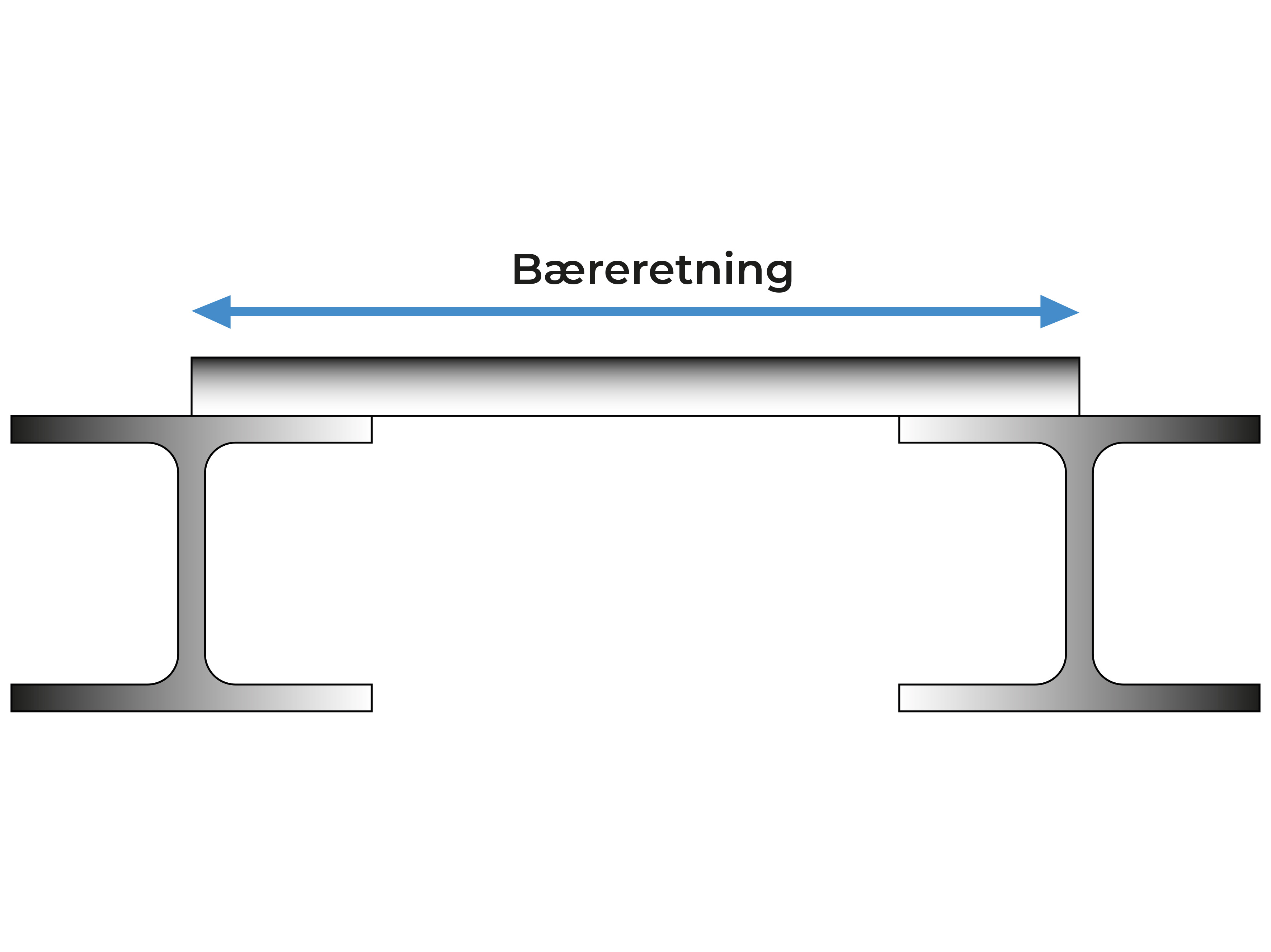

Bæreretningen angir hvilken vei bæreribbene går. Det er viktig at bæreribbene går fra understøtning til understøtning, siden feil bæreretning kan ha fatale konsekvenser.

Første angitte mål på risten er alltid bæreretningen.

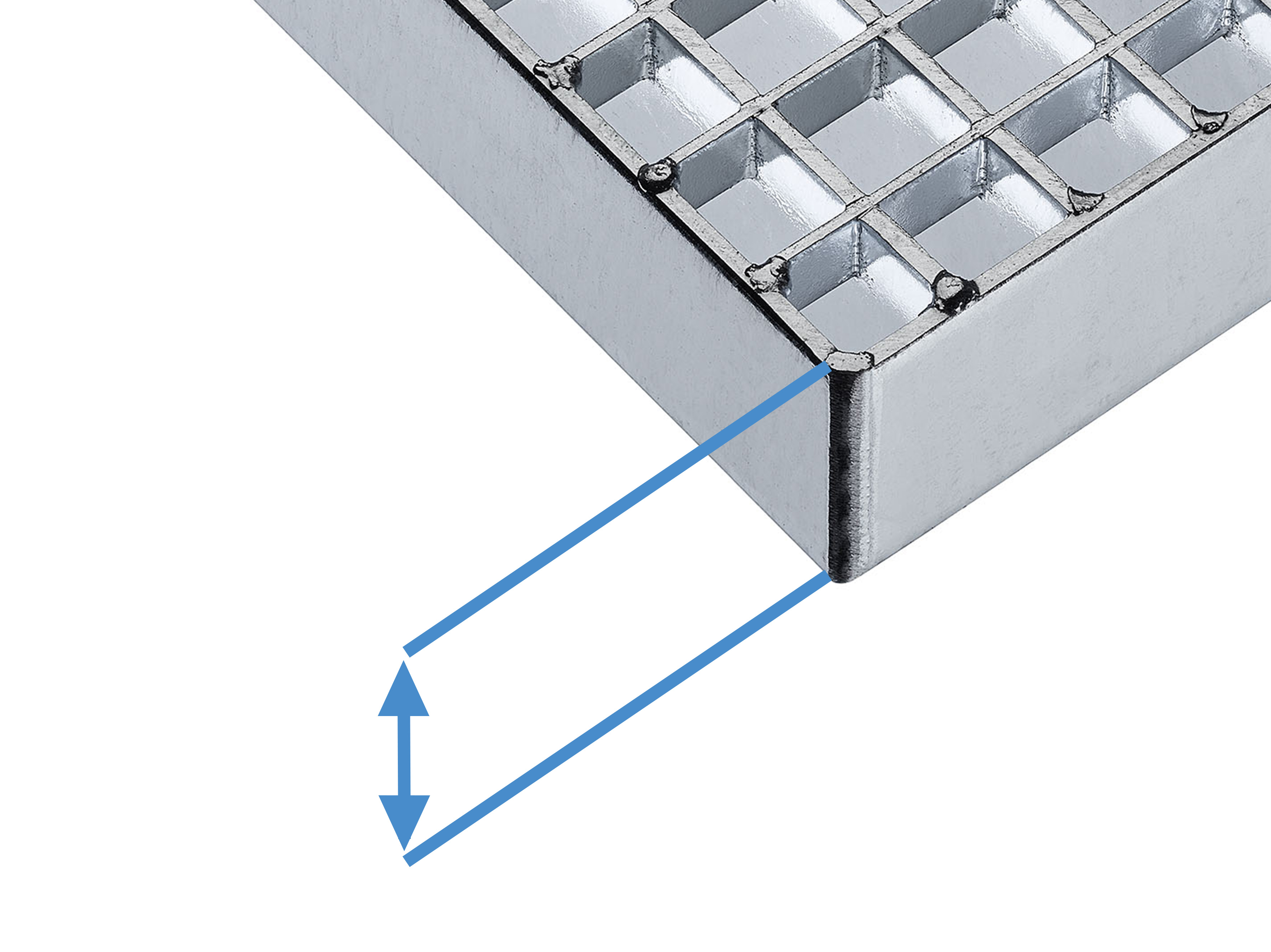

Ristehøyden bestemmes av bæreribben og/eller kantjernet.

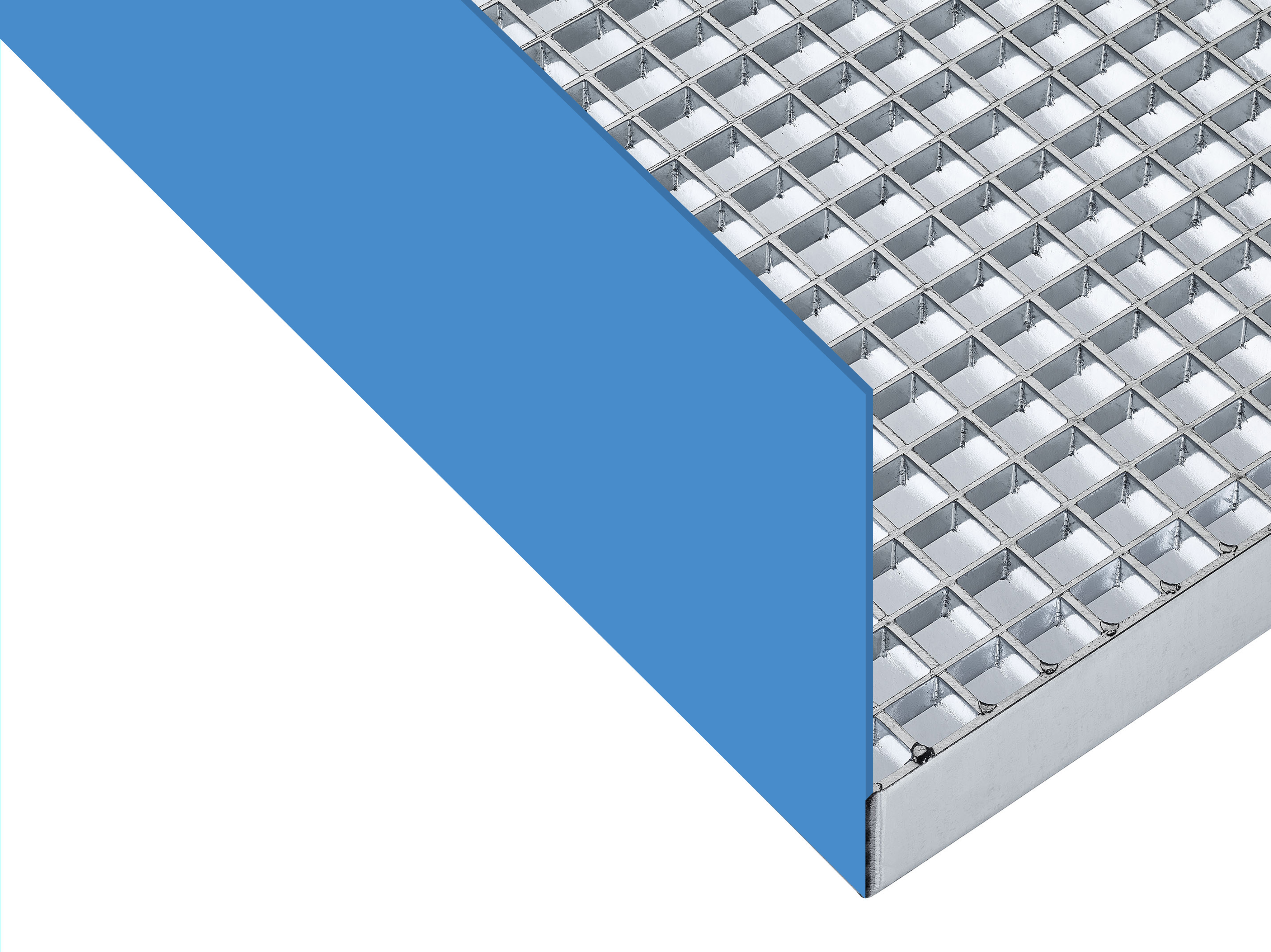

En sparkekant er typisk 100 mm over selve ristehøyden. Har du en rist på 30 mm i høyden, heter sparkeplaten derfor typisk 130 mm.

En sparkekant er en enkel, men viktig sikkerhetsbarriere som reduserer risikoen for fallende gjenstander og arbeidsulykker på plattformer, stillaser og gangbroer.

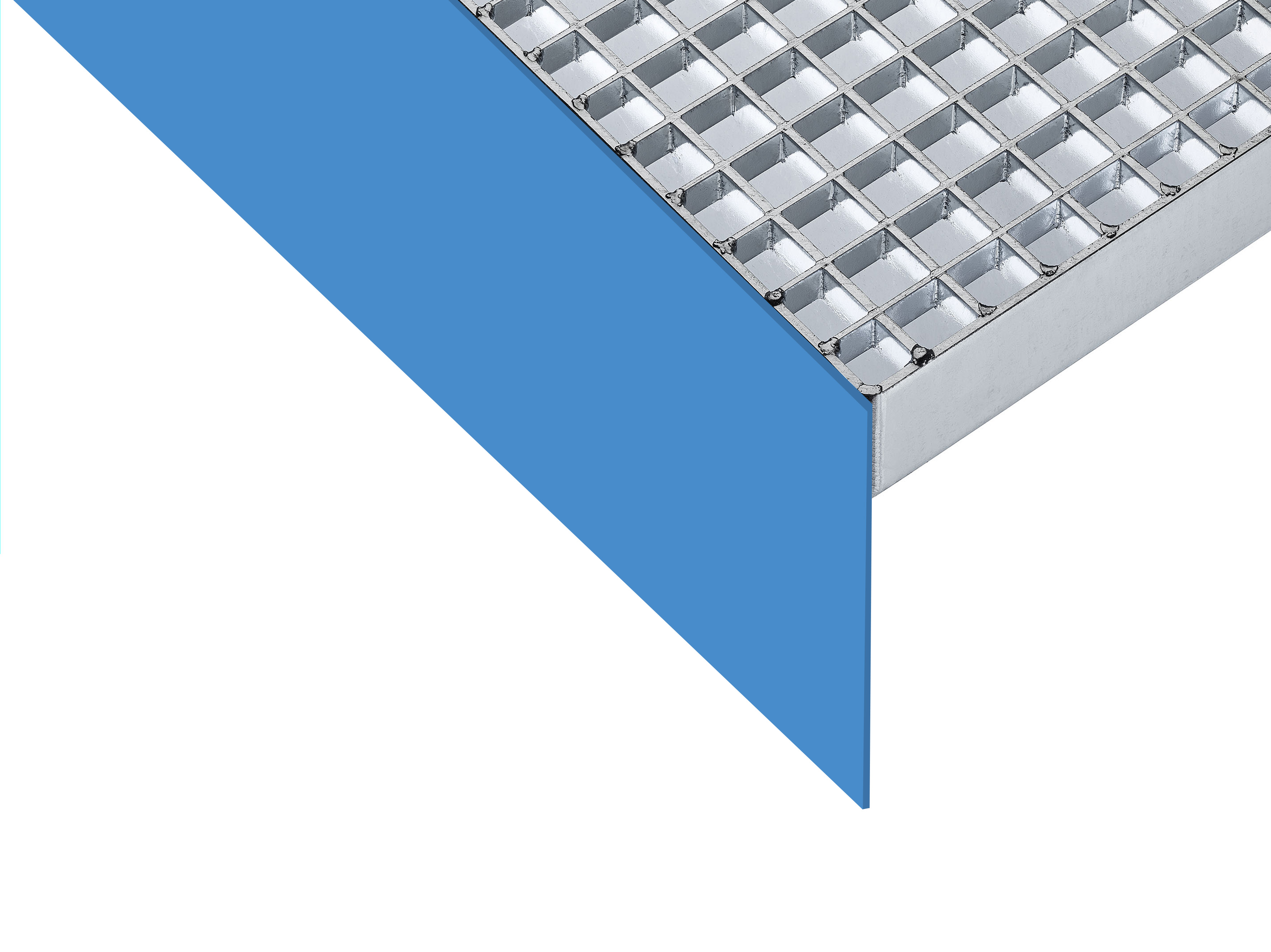

En nedadvendt sparkekant vender nedover og løfter bæreribbene, slik at kantstålet fungerer som understøtning/bæring. Den kreves som minimum langs begge tverrretninger, men gjerne på alle sider for best mulig løsning.

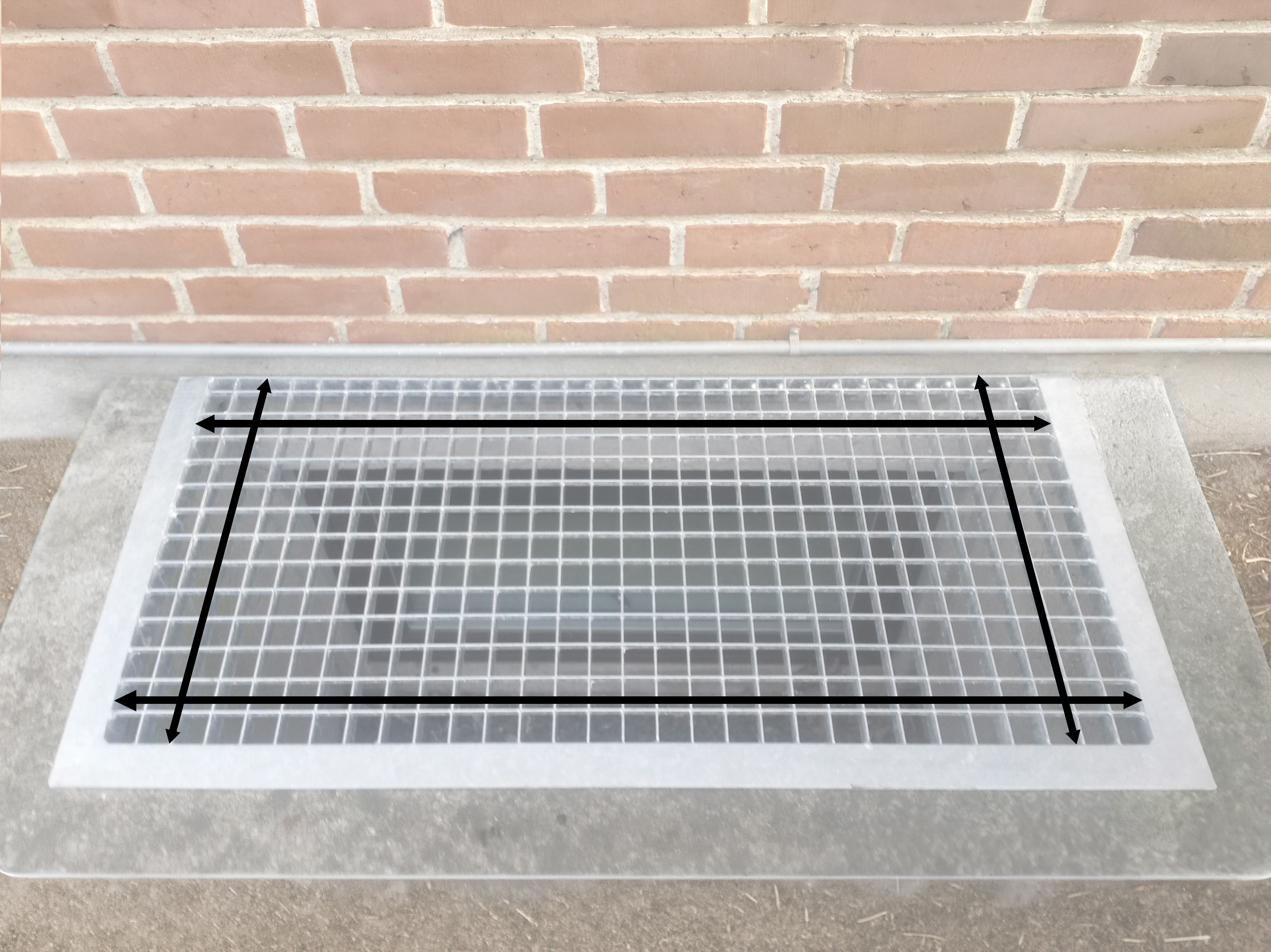

Hvis risten skal i f.eks. en ramme, er hulmålet fra kant til kant, der ristens fulle størrelse legges ned.

Dette gjelder for f.eks. lyskasserister.

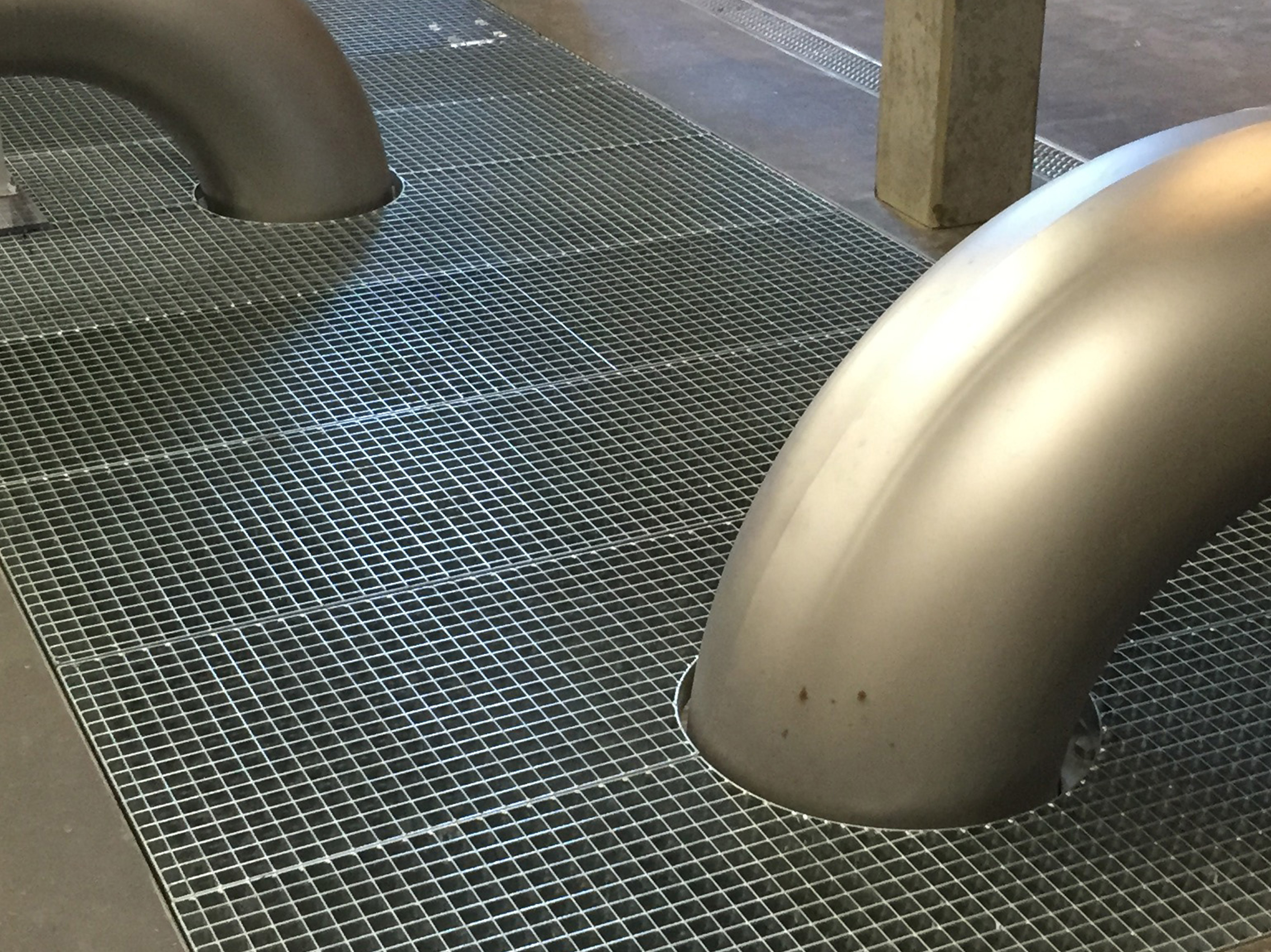

Det kan utføres utskjæringer stort sett slik fantasien tillater, enten det er rette snitt eller sirkulære snitt. Når utskjæringer utføres, produseres risten slik at den passer med ytterkontur etter mål.

Deretter tilpasses risten til ønsket sluttprodukt.
